上海巨微順應無線互聯網的潮流，投入即將到來的物聯網產業的發展，專注藍牙芯片和與之相關的系統設計，提供最高性價比的通用無線芯片和無線傳感器芯片和方案，并成為無線傳感節點的主要供貨商。巨微視csr藍牙芯片為學習目標。致力于打造出低功耗、低成本的優質藍牙芯片。巨微其核心技術能力覆蓋射頻，模擬，SOC和系統軟件的設計。其中的旗下的一款型號MG127低功耗藍牙芯片在市場上被廣泛應用。

MG127是低功耗、低成本的BLE 收發器，內部集成了發射機、接收機、GFSK 調制解調器和BLE 基帶處理。采用DFN3x3 封裝，只需搭配低成本MCU 和少數外圍被動器件，即可實現BLE 遙控、藍牙電子秤等應用。
·電源電壓1.9~3.6，可以采用一個紐扣電池（3.0v）供電
·3uA 待機電流
·20mA@0dBm 持續發射
·18mA 持續接收
·DFN3x3 封裝，外圍BOM 很少
·只需低成本MCU 配合

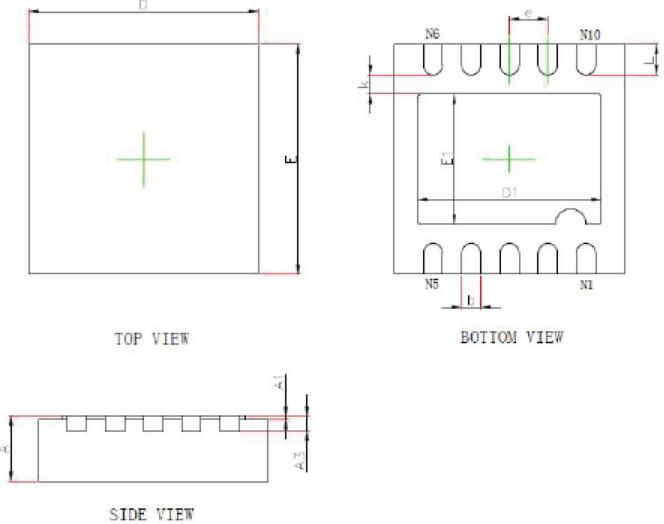

MG127封裝

MG127管腳采用DFN10 封裝，芯片大小為3mm x 3mm


應用電路原理圖

下圖是MG127 的典型應用電路原理圖。

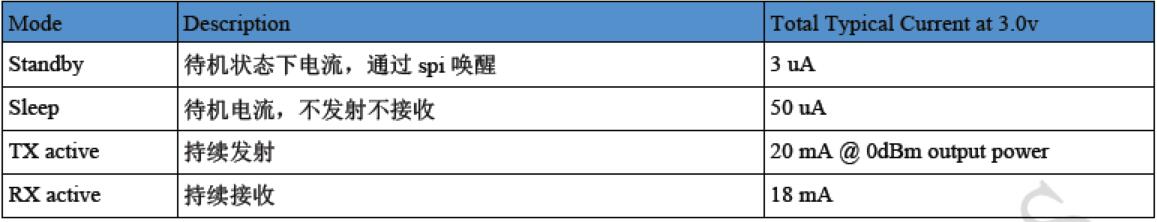

功耗指標

下表是在3.0V 供電情況下，MG127 典型的功耗情況.


更多詳情點擊該鏈接：http://www.xinjiangwei888.com/list-451-1.html


上海巨微低功耗藍牙芯片型號表

Part Number	VDD(v)	MCU Core	ROM	RAM	IO	ADC	UART	I2C	PWM	Timer	Package
MG123	1.9 ~ 3.6	ASIC	-	-	-	-	-	-	-	-	MSOP10
MG127	1.9 ~ 3.6	ASIC	-	-	-	-	-	-	-	-	DFN10
MG126	1.9 ~ 3.6	ASIC	-	-	-	-	-	-	-	-	QFN16
MS1581	1.9 ~ 3.6	8bit	OTP 2KW	128B	9	-	-	-	5	3	SOP16
MS1797	2.0 ~ 3.6	32bit	Flash 128KB	8KB	21	7x12bit	2	1	6	7	QFN32
MS1586	1.9 ~ 3.6	8bit	OTP 4KW	256B	9	7X12bit	-	-	5	3	SOP16
MS1656	2.4 ~ 3.6	CM0+	Flash 64KB	4B	11	4chX12bit	1	1	7	7	QFN20
MS1793S	2.0 ~ 3.6	32bit	Flash 32KB	4KB	11	9x12bit	1	1	5	7	TSSOP24
MS1793	2.0 ~ 3.6	32bit	Flash 128KB	8KB	12	6x12bit	1	1	5	7	QFN32
MS1791	2.0 ~ 3.6	CM0	Flash 128KB	8B	21	9chx12bit	2	1	7	7	QFN32
MS1892	2.0 ~ 3.6	CM3	Flash 512KB	128B	29	9chx12bit	3	1	16	11	QFN40

本文關鍵詞：csr藍牙芯片    藍牙芯片

相關文章： 國產低成本低功耗藍牙SoC芯片MS1793S
